Сообщений в теме: 422

[Грязный]

ZIDA TECHNOLOGIES, INC.
6DLX (VER. 1.40)
Device Type  -  Mainboard
Processor  -  Pentium II/Celeron
Processor Speed  -  233/266/300/333MHz
Chip Set  -  Intel 440LX/EX
Maximum Onboard Memory  -  384MB (SDRAM supported)
Cache   -  512KB (located on Pentium II CPU)
BIOS  -  AMI
Dimensions  -  254mm x 218mm
I/O Options  -  32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connectors (2), ATX power connector, AGP slot

Сообщение отредактировал Грязный: 30.08.2014 - 07:45

[Грязный]

Intel Pentium 133 - A80502133 (A80502-133)
Frequency (MHz)   -  133
Bus speed (MHz)   -  66
Clock multiplier   -   2
Data width  -  32 bit
Level 1 cache size  -  8 KB 2-way set associative code cache   8 KB 2-way set associative write-back data cache
Physical memory (GB) -  4
Min/Recommended/Max V core (V) -   3.135 / 3.3 / 3.6
Minimum/Maximum operating temperature (°C)   -  0 – 70
Minimum/Typical/Maximum power dissipation (W)  -  1.7 / 4.3 / 12.24
Thermal Design Power (W)   -  11.2
Package  -  296-pin Ceramic Staggered Pin Grid Array (SPGA)  1.95" x 1.95" (4.95 cm x 4.95 cm)
Sockets   -  Socket 5, Socket 7

Кстати, от процессора отклеился радиатор. Никто не знает чем их раньше приклеивали?

Сообщение отредактировал Грязный: 30.08.2014 - 07:46

[Грязный]

Lucky Star 6LX2/6EX2

Сообщение отредактировал Грязный: 30.08.2014 - 07:46

[Грязный]

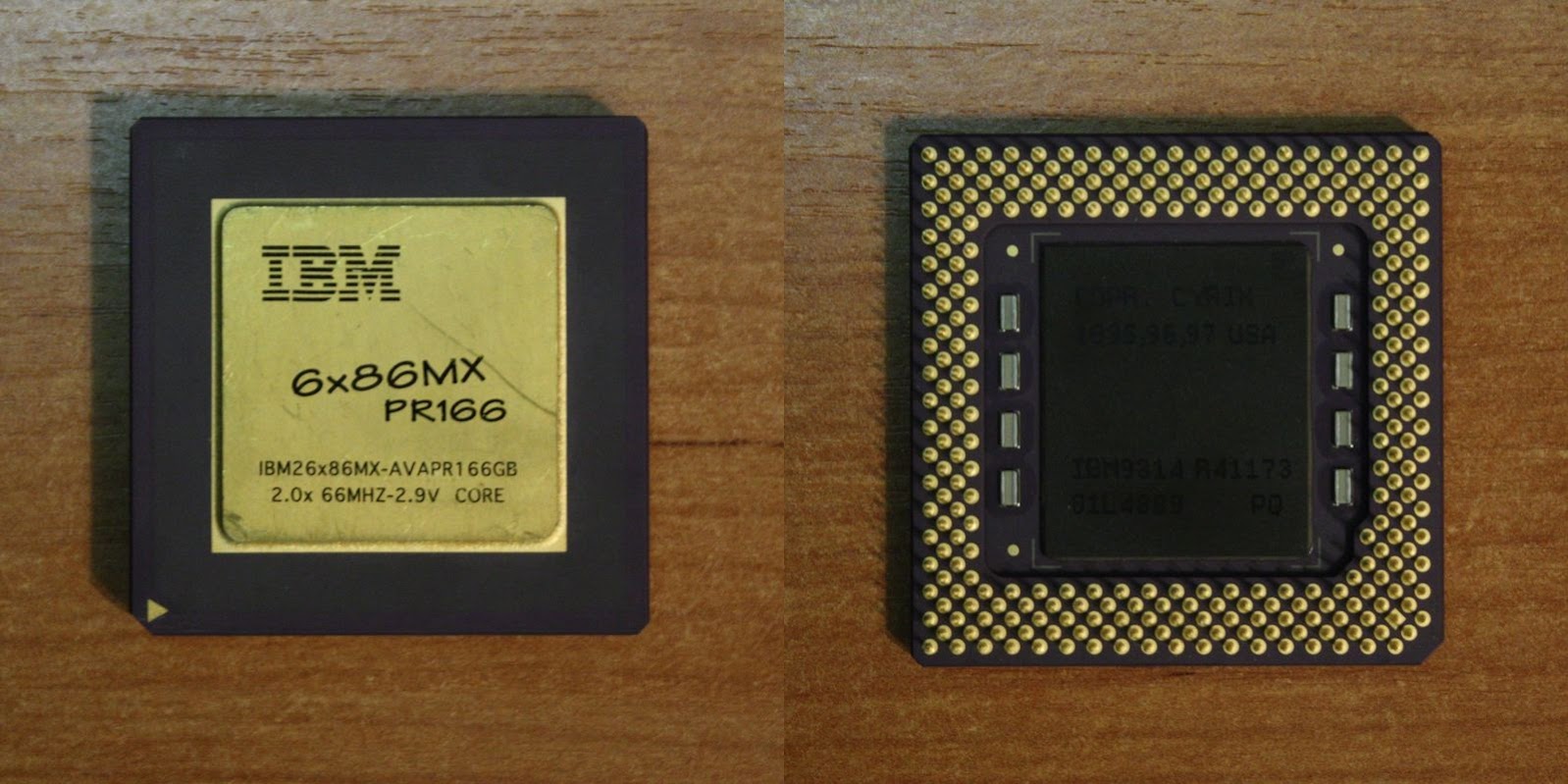

IBM26x86MX-AVAPR166GB
Frequency   -   133 MHz (rated 166)
Bus speed   -   66 MHz
Clock multiplier   -   2
L1 Cache   -   64 KB
Data bus   -   64 Bit
Address bus   -   32 Bit
Core / I/O Voltage   -   2.9 / 3.3 V
Package Type   -   Ceramic PGA-296 Goldcap
Socket   -   Socket7

Сообщение отредактировал Грязный: 30.08.2014 - 07:47

[shost]

s3 8 mb /(стоит 4)

контроллер иде udma 66 макс 40гб
актуален в эпоху мам с pio режимом на иде (486 типично)
с резистором навесным переделывался в фастрак (раид)

Прикрепленные файлы

•  s3-8mb.jpg   420,85К   2 Количество загрузок:
•  primise.jpg   397,68К   2 Количество загрузок:

[Грязный]

Видеокарта
Realtek RTG3103
Core: RTG3103
Memory: 256kB
Year: 1990
Bus: ISA 16bit

Сообщение отредактировал Грязный: 30.08.2014 - 07:48

[Грязный]

AMD-K5-PR75ABR
Frequency (MHz) -  75
Bus speed (MHz) -  50
Clock multiplier   -   1.5
Data width   -  32 bit
Level 1 cache size -   16 KB four-way set associative code cache  8 KB four-way set associative writeback data cache, software controlled
V core (V) -   3.525 ± 2%
Minimum/Maximum operating temperature (°C) -  0 – 70
Typical/Maximum power dissipation (W)   -   9.52 / 11.8
Package   -   296-pin Staggered Ceramic Pin Grid Array 1.95" x 1.95" / 4.96cm x 4.96cm

Сообщение отредактировал Грязный: 30.08.2014 - 07:49

[shost]

этот 75й умел как 90х1 работать
на шине пци 45
мпег1 легко и просто, и ку1 работала норм
с 90 шиной цпу более не было ни у кого

...а вообще тяжело быть старым - эти железки все (что тут пробегали) у меня были
мамы так считай наизусть...

[shost]

проц ибм на самом деле cyrix (ибм делала по лицензии) - грелся люто, тормоз еще более лютый, сопр вааще никакой

интеловский 133 где отвалился кулер - перепил с 100-го
бо у родного можно было отломать кулер только с кусками керамики

[Грязный]

Так на чём он сидел? Могу конечно на эпоксидку присобачить, тож намертво. Просто интересно. К тому ж теплопроводность в норме будет?

[Грязный]

Благодарю модератора h4ck3r за вклад в развитие музея !





AMD-K5-PR90ABQ
Frequency (MHz) -   90
Bus speed (MHz) -   60
Data width   -   32 bit
Level 1 cache size -   16 KB four-way set associative code cache
8 KB four-way set associative writeback data cache, software controlled
V core (V) -   3.525 ± 2%
Minimum/Maximum operating temperature (°C) -   0 - 60
Typical/Maximum power dissipation (W)   -   11.42 / 14.3
Package   -   296-pin Staggered Ceramic Pin Grid Array
Size   -   1.95" x 1.95" / 4.96cm x 4.96cm



Intel Pentium 100 - A80502-100 (A80502100)
Frequency (MHz) -  100
Bus speed (MHz) -  66 or 50
Data width  -  32 bit
Level 1 cache size -  8 KB 2-way set associative code cache
   8 KB 2-way set associative write-back data cache
Physical memory (GB)   -   4
Min/Recommended/Max V core (V)  -  3.135 / 3.3 / 3.6
Minimum/Maximum operating temperature (°C) -   0 - 70
Minimum/Typical/Maximum power dissipation (W)   -   1.55 / 3.9 / 11.7
Thermal Design Power (W) -   10.1
Package  -  296-pin Ceramic Staggered Pin Grid Array (SPGA) 1.95" x 1.95" (4.95 cm x 4.95 cm)
Sockets -   Socket 5, Socket 7

Сообщение отредактировал Грязный: 30.08.2014 - 07:50

[shost]

в оригинале керамика спекалась с алюминием в одно целое
а что там китайцы делали, когда перепиливали - ктож знает


вполне нормально - бф2, например, он тепло неплохо проводит

к5-90 уже был неинтересный, против 75го

пень1 100 - перепил с 75-го
легко проверяется, настоящий 100 был с радиатором наверху, и на 133 работал как родной
а вот тот 100 из 75 и на думе2 порой вываливался в дос4гв с регистрами

[h4ck3r]

Грязный (05.02.2012 - 15:29) писал:

Благодарю модератора h4ck3r за вклад в развитие музея !

Слотовый пенёк еще нашел, спишемся.

[Грязный]

Ок, всегда рад!

[Грязный]

SEAGATE ST51080A
Capacity:  1083Mb
Cylinders:  2100
Heads:  16
Sectors:  63

Жаль "пациент скорее мёртв...".

Сообщение отредактировал Грязный: 30.08.2014 - 07:51

[shost]

в те времена сигейт хдд делать не умел, вот после покупки коннера - стало др дело (и появился компорт с tmos командами от коннера, оч полезно до сих пор, бо на барракудах11 и 12 с их мухой цц оч акуально)

[shost]

вот коннер (cfs425a 400 мб)
справа внизу разъем - и есть компорт

хард хоть сейчас ставь и работай, идеальный
у коннера была серия cfa - то и по скорости был рекордсмен

Прикрепленные файлы

•  IMG_0269.JPG   34,01К   3 Количество загрузок:
•  IMG_0270.JPG   397,21К   3 Количество загрузок:

[Грязный]

Conner CP30084E
Capacity: 85.0 MB
Speed: 3800 rpm
Seek time: 17 ms
Cylinders: 903
Heads: 4
Sectors: 46

Сообщение отредактировал Грязный: 30.08.2014 - 07:52

[Грязный]

Не мог пройти мимо такого ).

Сообщение отредактировал Грязный: 30.08.2014 - 07:52

[Грязный]

Материнская плата под 486 Socket 3 ExpertBoard CI2V-0 94V-0 E74163(S) 9452

Сообщение отредактировал Грязный: 30.08.2014 - 07:53
